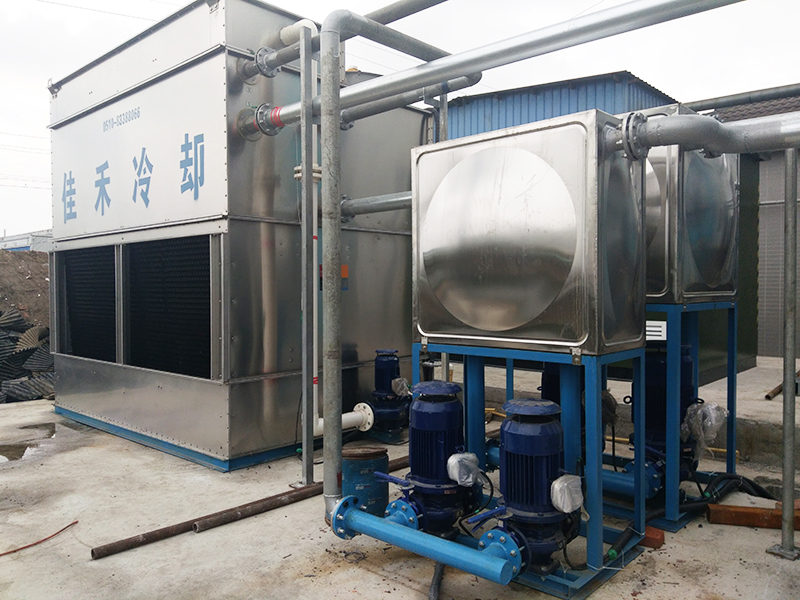

中頻熔煉爐專用閉式冷卻塔成套設備由主機、循環水泵及電控柜等組成。主機由殼體、換熱器、風機、噴淋水泵、收水器、水槽及管路閥門等零部件組成。

中頻熔煉爐冷卻塔將冷卻塔和熱交換的功能結合在一起，將工藝流體的溫度降低到相當接近空氣濕球溫度的情況下。系統工作時，需要冷卻的工藝流體在蛇形的熱交換器盤管內部流動，外部有噴淋系統以持續濕潤盤管表面。噴淋到盤管上的水流經過一段具有高效冷卻作用的PVC熱交換層進行冷卻后再落至集水盤中加以再循環利用。空氣同時吸入并通過盤管和PVC熱交換層，使得一部分水蒸發。氣流中所夾帶的所有水分均由飛濺水擋水板進行回收，并送回至集水盤。藉由蒸發，將熱量從噴淋水中帶走，進而冷卻盤管及盤管中工藝流體。
